美國 Lord（現 HBK）MicroStrain SG-LINK-200-OEM 嵌入式無線應變/模擬傳(chuan) 感器節點，是一款小型無線節點，具有 2 個(ge) 模擬輸入通道，可供 OEM 集成。SG-LINK-200-OEM 包括板載 PGA、濾波和高分辨率 ADC，用於(yu) 精確測量各種傳(chuan) 感器類型，包括應變計、稱重傳(chuan) 感器、壓力傳(chuan) 感器和加速度計。
此外，數字脈衝(chong) 輸入通道可以輕鬆集成到霍爾效應傳(chuan) 感器，以報告 RPM 或脈衝(chong) 計數。多功能性和小尺寸使 SG-Link-200-OEM 能夠輕鬆集成到許多應用中。
SG‑Link‑200‑OEM 允許從(cong) 一係列傳(chuan) 感器類型（包括應變計、壓力傳(chuan) 感器和加速度計）遠程收集數據。該節點支持以⾼達1kHz 的采樣率從(cong) 1個(ge) 差分輸入通道和 1個(ge) 單端輸入通道采集⾼分辨率、低噪聲數據。數字輸入與(yu) 霍爾效應傳(chuan) 感器兼容，用於(yu) 報告轉速和總脈衝(chong) ，非常適合許多扭矩傳(chuan) 感應用。
| 產品亮點 | |||
• 1 個(ge) 差分輸入通道和1個(ge) 單端輸入通道。 • 差分通道與(yu) 120、350和 1k兼容歐姆惠斯通電橋傳(chuan) 感電路。 | • 板載溫度傳(chuan) 感器。 • 用於(yu) 轉速和脈衝(chong) 計數的數字輸入通道。 | • 電源電壓範圍為(wei) 3.3 至30 V。 • 連續、周期性突發和事件觸發采樣。 | • 輸出原始數據和/或派生通道，例如平均值、RMS 和峰峰值。 • LXRS 協議允許無損數據收集、可擴展網絡和 ±50μs 的節點同步。 • 使用板載分流電阻進行遠程應變校準。 |
| （1）⾼性能 | （2）傳感器輸入 | （3）操作 | （4）封裝 |
• ⾼達1024Hz采樣； • 低噪聲1.5或2.5V傳(chuan) 感器激勵； • 噪聲低至 1μV pp； • ⾼分辨率24位數據； • 數據記錄多達800萬(wan) 個(ge) 數據點； • 低功耗運行，非常適合電池供電的應用。 • 無線範圍可達 1km（典型值 400 m） • ‑40至 +105°C工作溫度範圍。 | • 1個(ge) 差分輸入通道； • 1個(ge) 單端輸入通道； • 1 個(ge) 用於(yu) RPM 或脈衝(chong) 計數的數字輸入； • 板載溫度傳(chuan) 感器 (+/- 0.25°C)； • 1.5 或 2.5 V 傳(chuan) 感器電源輸出； • 可調增益（1 至 128）； • 可調過濾； • 高分辨率24位數據； • 噪聲低至 1 µV pp； • 與(yu) 120、350 和 1kOhm 惠斯通電橋傳(chuan) 感電路兼容； • 可用工廠橋完成（1/4、1/2 或全橋）； • 使用板載分流電阻進行遠程應變校準。 | • 高達 1kHz 的連續采樣率； • 連續、周期性突發或事件觸發操作； • 輸出波形數據和/或導出參數（平均值、RMS、峰峰值）； • LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 µs 的節點同步； • 數據記錄多達 800萬(wan) 個(ge) 數據點； • 無線範圍可達 1公裏； • 用於(yu) 低功耗運行的占空比傳(chuan) 感器激勵，非常適合電池供電的應用。 | • 電源電壓為(wei) 3.3 至 30 VDC； • –40 至 +105 °C 工作溫度範圍； • Humiseal 1B31 保形塗層； • 4 個(ge) 安裝孔，尺寸適合 2-56 UNC； • 可選鋁底座和傳(chuan) 感器端子； • 天線選項包括板載或 U.FL 連接器。 |
| （1）設備狀態監測 | （2）測試與測量 | （3）影響和事件監測 |
• 小外形尺寸和寬輸入範圍使無線傳(chuan) 感可以輕鬆嵌入到許多應用中。 • 低功耗要求可以在電池供電下進行長期監控。 • 來自SensorCloud的文本和電子郵件警報 。 | • 端到端數據采集係統減少了測試時間和成本。 • 使用 SensorConnect 遠程配置節點網絡並實時收集數據。 • 使用開源 MicroStrain 通信庫 ( MSCL ) 輕鬆編寫(xie) 您自己的定製軟件。 | • 事件驅動采樣允許僅(jin) 報告圍繞預定義(yi) 事件的感興(xing) 趣的數據。 • 用戶可配置的事件前和事件後持續時間允許您查看導致事件發生的數據，以及數據如何恢複到正常條件。 |
| （1）模擬輸入通道 | |||
| 傳感器輸入通道： | 1 個差分、1 個單端和 1 個轉速/脈衝輸入 | 傳感器激勵輸出* ： | 可配置 1.5 或 2.5 V (100 mA) |
| 測量範圍： | 0 至激勵電壓（1.5 或 2.5 V） | 增益可調： | 1 to 128 |
| ADC分辨率： | 24 bit | 噪聲（增益 = 128）： | 1 µVp-p to 20 µVp-p（取決於濾波器選擇） |
| 噪聲（增益 = 1）： | 15 to 250 µVp-p （取決於濾波器選擇） | 溫度穩定性（‑40 至 +105°C）： | 0.172μV/°C（典型值） |
| 數字濾波器： | 可配置 SINC4 低通濾波器，用於降低噪音噪聲 | 應變校準： | 用於(yu) 導出應變的板載分流電阻 校準係數 (y = mx + b) |
| 分流校準電阻： | 499k Ohm (± 0.1%) | ||
| （2）集成溫度通道 | |||
| 測量範圍： | - 40°C to 105°C | 準確性： | ±0.25℃ |
| （3）轉速傳感 | |||
| 傳感器輸入： | 集電極開路、漏極開路或來自霍爾效應或其他源的數字脈衝。 | ||
| 範圍： | 0.1 to 100 Hz (6 to 6000 RPM) | 準確性： | ±0.1%（典型值） |
| （4）采樣 | |||
| 采樣模式： | 連續、周期性突發、事件觸發 | 輸出選項： | 模擬：校準的工程單位、沙 導出通道（平均值、有效值和峰峰值） ； 數字量：速度（赫茲(zi) 或轉速）和脈衝(chong) 計數。 |
| 采樣率： | Up to 1024 Hz | 采樣率穩定性： | ±5 ppm |
| 網絡容量： | 每個RF通道最多128個節點（帶寬計算器：） | 節點同步： | ±50 µsec |
| 數據存儲容量： | 16 M Bytes（最多 8,000,000 個數據點） | ||
| （5）工作參數 | |||
| 無線通信通訊範圍**： | 室外天線：2 千米（理想值），800 米（典型值） 機載天線：1 千米（理想），400 米（典型值） 室內(nei) /障礙物： 50 米（典型值） | ||
| 天線： | 表麵安裝或通過 U.FL 連接器外部安裝 | 射頻 (RF)收發器載體： | 免許可 2.405 至 2.480 GHz（16 通道） |
| 射頻發射功率： | 用戶設置 0 dBm 至 20 dBm。受地區限製 | 電源輸入範圍： | 3.3 V dc to 30 V dc |
| 脈衝電流***： | |||
| Tx Power | VIN = 3.6 V | VIN = 5.0 V | VIN = 12 V |
| +20 dBm | 135 mA | 100 mA | 45 mA |
| +16 dBm or less | 100 mA | 70 mA | 32 mA |
| 工作溫度： | 40°C 至 +105°C | 角加速度限製： | 500g持續，1000g間歇 |
| 機械衝擊極限： | 1000g/1.5ms | 靜電放電 | 4kV |
| （6）物理規格 | |||
| 尺寸： | 41.3 mm x 29.0 mm x 5.9 mm | 接口： | 焊接或螺絲固定端子可選 |
| 重量： | 7 克 | ||
| （7）集成 | |||
| 兼容網關： | 所有 WSDA 網關 | 軟件： | SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 |
| 法規合規性： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟） MIC（日本） | ||

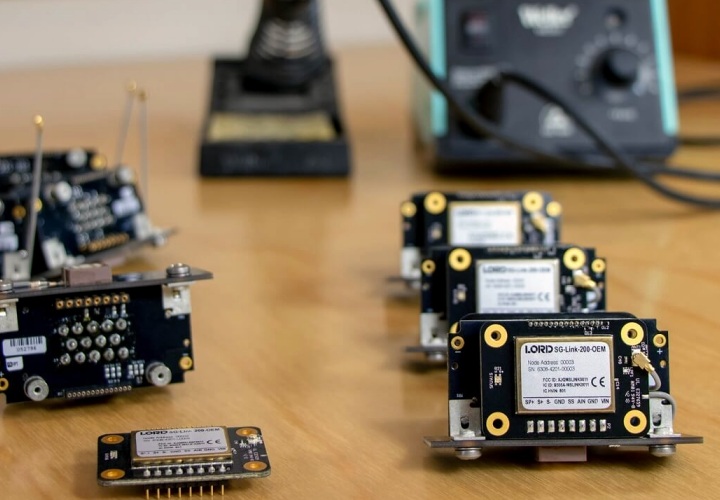

| 相關產品圖片 | |
 |  |

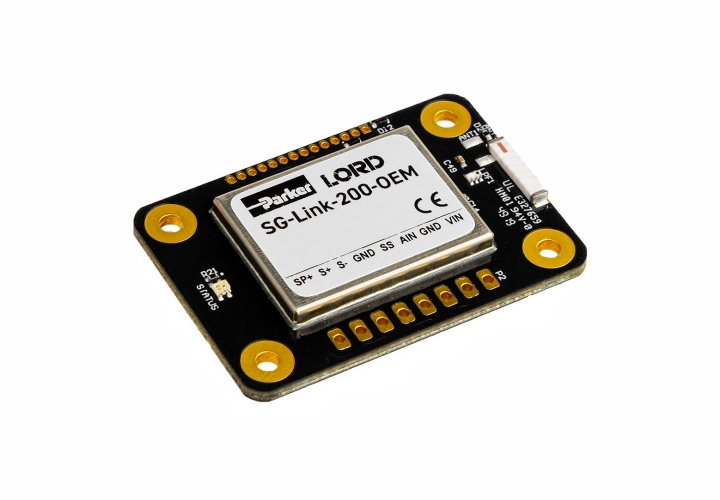

| SG-LINK-200-OEM | 產品圖 |
 |  |

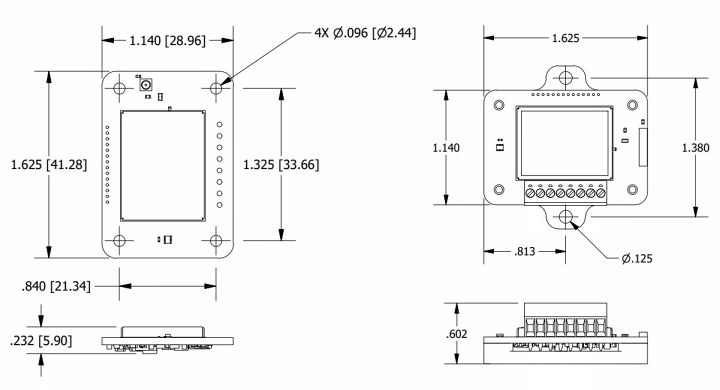

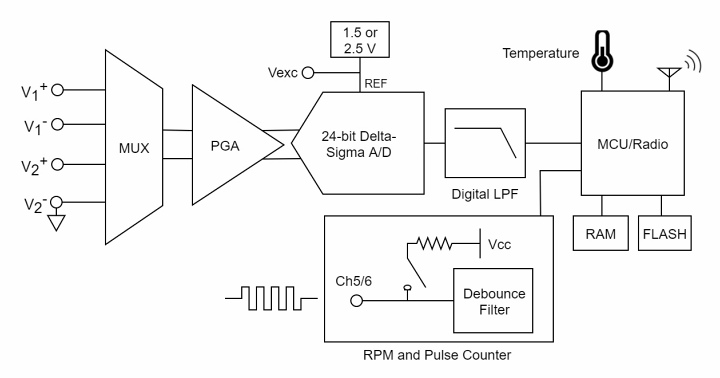

| 電路圖 | 尺寸圖 |
