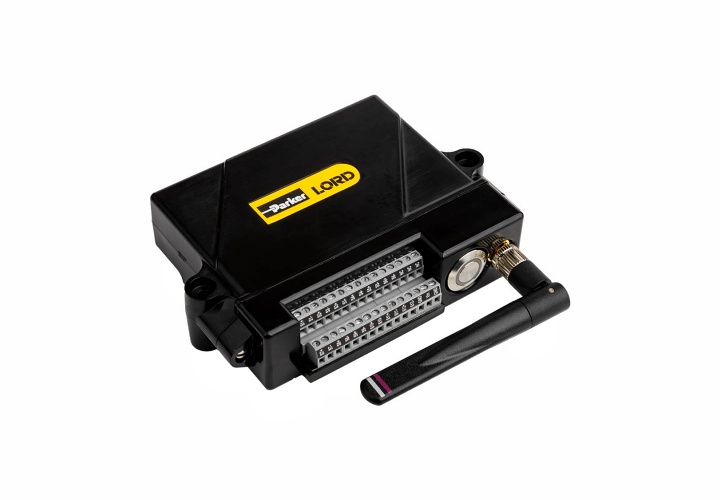

美國 Lord（現 HBK）MicroStrain TC-LINK-200 無線熱電偶/電壓傳(chuan) 感器節點是一款 12 通道無線傳(chuan) 感器，用於(yu) 熱電偶和差分輸出傳(chuan) 感器的精確測量。無需校準。選擇所需的熱電偶類型，節點將輸出準確、低噪聲的溫度或 mV 數據。
Lord 無線傳(chuan) 感器網絡部署速度快，並提供可靠、無損的數據吞吐量。事實證明，這些網絡可以在要求可靠的數據采集至關(guan) 重要的行業(ye) 中發揮作用。配有可更換電池。
| （1）高性能傳感 | （2）可靠的數據收集 | （3）可針對多種應用進行配置 |
• 12 個(ge) 熱電偶輸入通道； • 板載線性化算法； • 板載冷端補償(chang) (CJC)； • 數字濾波可抑製 50 和 60 Hz 頻率高達 120 dB噪音； • 開路檢測。 | • 使用無損、同步和可擴展的網絡LXRS 和LXRS+協議。 • 使用遠程配置節點並查看傳(chuan) 感器數據SensorConnect (PC)、SensorCloud (Web) 或 MSCL（API庫）。 • 低電量檢測。 | • 報告溫度或mV； • 高達 128 Hz 采樣率； • 連續或事件觸發操作； • 實時傳(chuan) 輸數據和/或保存到板載內(nei) 存。 |
| （1）傳感器輸入 | （2）操作 | （3）封裝 |
• 12 個(ge) 熱電偶或差分電壓輸入通道； • 板載冷端補償(chang) ； • 使用 NIST 九階多項式計算板載溫度； • 兼容的熱電偶類型： • J、K、N、R、S、T、E、B； • 數字濾波可抑製高達 120 dB 的 50 和 60 Hz 噪聲； • 開路（燒毀）檢測； • 差分電壓範圍為(wei) +/-19.5 mV 至 +/-1.25 V； • 隨時間和溫度漂移低。 | • 報告溫度或 mV； • 高達 128 Hz 采樣率； • 連續或事件觸發操作； • LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 µs 的節點同步； • 數據記錄多達 800 萬(wan) 個(ge) 數據點； • 無線範圍可達 1 公裏； • 電池壽命長。 | • 內(nei) 置電池（4 節 AA 電池）； • 外部電源（4.0 – 36 V）； • 螺栓固定或 DIN 導軌安裝； • –40 至 +85 °C 工作溫度範圍； • 靜電放電：4kV； • 模製聚碳酸酯外殼。 |
| （1）設備狀態監測 | （2）事件監控 | （3）測試與測量 |
• 電池壽命可持續多年，可實現長期趨勢監控。 • 高通道數和無線功能可減少裝備機器的時間和成本。 • 來自SensorCloud的文本和電子郵件警報 。 | • 事件驅動采樣允許僅(jin) 報告圍繞預定義(yi) 事件的感興(xing) 趣的數據。 • 用戶可配置的事件前和事件後持續時間允許您查看導致事件發生的數據，以及數據如何恢複到正常條件。 | • 端到端數據采集係統減少了測試時間和成本。 • 使用 SensorConnect 遠程配置節點網絡並實時收集數據。 • 網絡中的所有節點都使用 Lord 專(zhuan) 有的無線網絡協議來傳(chuan) 輸同步且無損的數據。 |
| （1）常規參數 | |||
| 傳感器輸入通道： | 熱電偶，12 個通道 | 集成傳感器： | 溫度 CJC，1 個通道 |
| 數字濾波器： | 可調式低通濾波器，最高 120 dB 50/60 Hz 抑製 | ||
| （2）熱電偶輸入 | |||
| 測量範圍： | -210°C 至 1820°C（取決於熱電偶類型） | 初始精度： | ±0.25°C（20 至 70°C 節點溫度） ； ±0.5°C（-40 至 85°C 節點溫度） |
| 分辨率： | 24 位 | 兼容類型： | J、K、N、R、S、T、E 和 B |
| 噪聲： | +/- 0.01°C 典型值，使用 K 型熱電偶和默認 12Hz 濾波器，20°C 時 | ||
| （3）集成冷結點補償 (CJC) 通道 | |||
| 補償範圍： | -40°C 至 85°C (對於(yu) B 型熱電偶，0°C 至 85°C）。 | 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 85°C） |
| 分辨率： | 0.02°C | ||
| （4）采樣 | |||
| 采樣模式： | 連續和事件觸發 | 輸出選項： | 溫度、mV 或自定義 |
| 采樣率： | 1 S/hr 至 128 SPS（1 通道）； 1 S/hr 至 32 SPS（12 通道） | 網絡容量： | 每個射頻通道最多 128 個節點（帶寬計算器） |
| 節點同步： | ±50 µsec | 數據存儲容量： | 16 MB（多達 4,000,000 個數據點） |
| （5）操作參數 | |||
| 電池電量： | 4 節串聯 AA 電池。 總電壓介於(yu) 3.4 V 和 36 V 之間 | 外部電源： | 4 伏至 36 伏直流 |
| 無線通信範圍： | 室外/視距：2 千米（理想），800 米（典型） ； 機載天線：1 千米（理想），400 米（典型值） ； 室內(nei) /障礙物：50 米（典型值） | 射頻 (RF) 收發器載波： | 免許可證 2.405 至 2.480 千兆赫（16 個頻道） |
| 射頻發射功率： | 用戶可設置 0 dBm 至 20 dBm（受地區限製） | 工作溫度： | -40°C 至 +85°C |
| 靜電放電： | 4 kV | 機械衝擊極限： | 安裝電池時 250g/1.5ms； 500g/1.5ms （未安裝電池 ； (外部電源） |
| （6）物理規格 | |||
| 尺寸： | 129 mm x 117.6 mm x 31 mm（包括天線） | 重量： | 283 克（含電池），217 克（不含電池 電池） |
| 接口： | 螺釘固定端子 | ||
| （7）集成 | |||
| 兼容網關： | 所有 WSDA 網關 | ||
| 軟件： | SensorCloud、SensorConnect、Windows 7、8 和 10 兼容 | ||
| 法規合規性： | FCC（美國）、IC（加拿大）、CE、ROHAS（歐盟 MIC（日本）、IMDA（新加坡） | ||
| 相關圖紙 | |
 |  |

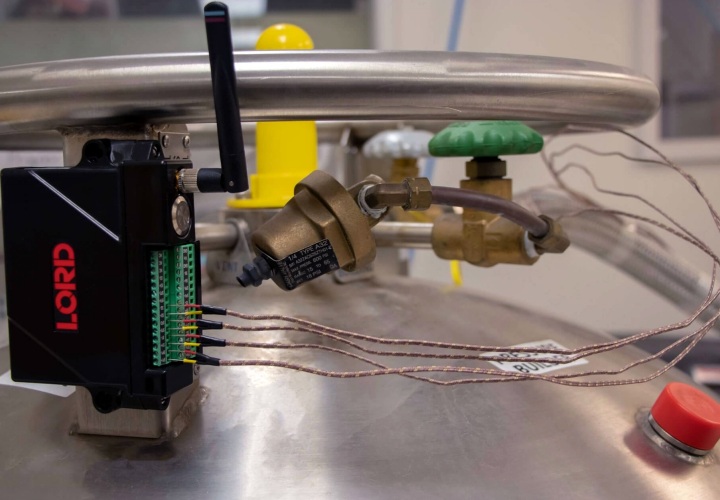

| 應用 | TC-LINK-200 |
 |  |

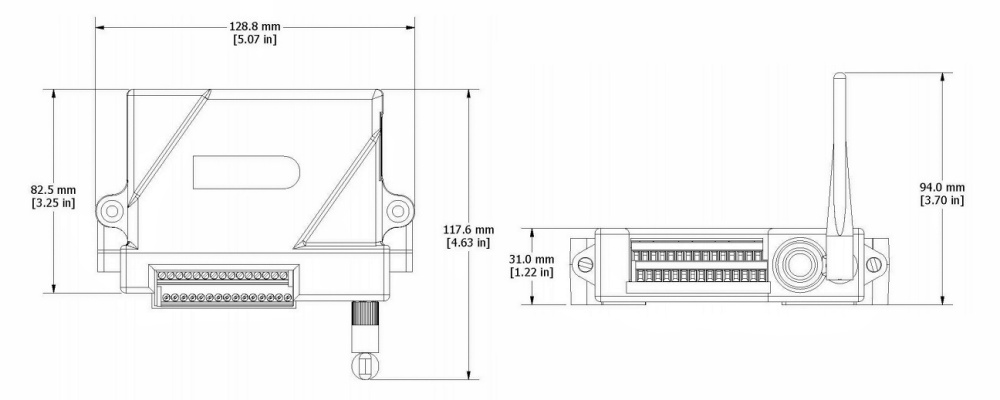

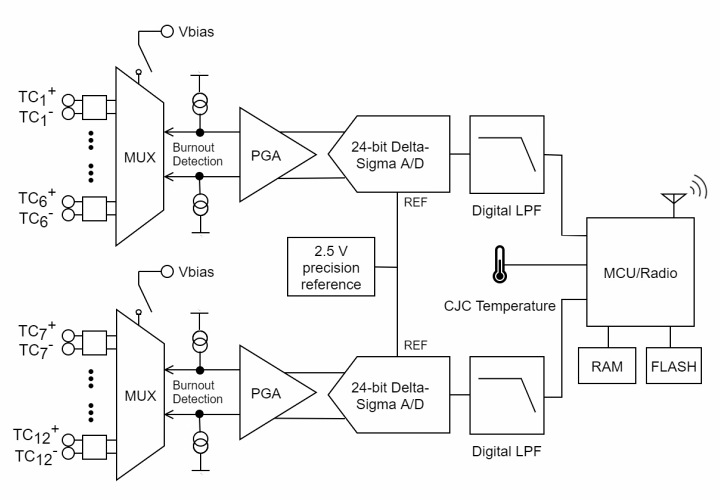

| 尺寸圖 | 電路圖 |
