美國 Lord（現 HBK）MicroStrain TC-LINK-200-OEM 1通道嵌入式無線溫度傳(chuan) 感器節點，是一款單通道無線節點，用於(yu) 精確測量溫度、mV 或電阻。與(yu) 熱電偶、RTD 或熱敏電阻一起使用時無需校準。該節點將根據傳(chuan) 感器類型應用適當的線性化算法和板載 CJC。
TC-Link-200-OEM 的小外形尺寸、寬輸入範圍和多種天線選項使該產(chan) 品能夠輕鬆集成到許多應用中。
•1 個(ge) 輸入通道支持熱電偶、電阻溫度計和熱敏電阻。
•板載線性化算法支持各種溫度傳(chuan) 感器。
•外形小、功耗低且無線。
•電源電壓範圍為(wei) 3.3 至30 V。
•連續、周期性突發和事件觸發采樣。
•LXRS 和 LXRS+ 協議允許無損數據。
•±50µs 的采集、可擴展網絡和節點同步。
| （1）⾼性能 | （2）傳感器輸入 | （3）操作 | （4）封裝 |
• ⾼達 128Hz 采樣率； • ⾼分辨率24位數據； • 數字濾波可抑製 50 和 60Hz 頻率⾼達 120db噪音； • 數據記錄多達800萬(wan) 個(ge) 數據點； • 占空比傳(chuan) 感器激勵用於(yu) 低功耗運行，非常適合電池供電的應用； • 無線範圍可達 1km (400 m)。 | • 1 個(ge) 輸入通道支持熱電偶、電阻溫度計 (RTD) 和熱敏電阻； • 使用 NIST 九階多項式計算板載溫度； • 板載冷端補償(chang) ； • 數字濾波可抑製高達 120 dB 的 50 和 60 Hz 噪聲； • 高精度、低噪音； • 開路（燒毀）檢測； • 差分電壓範圍為(wei) +/- 19.5mV 至 +/- 1.25 V； • 兼容的熱電偶類型： •J、K、N、R、S、T、E、B； • 兼容的 RTD： •PT-10、PT-50、PT-100、PT-200、PT-500、PT1000； • 兼容的熱敏電阻： •44004、44033、44005、44030、44006、44031、44007、44034、44008、44032、YSI-400。 | • 報告傳(chuan) 感器溫度、電壓或電阻； • 高達 128 Hz 采樣率； • 連續、周期性突發或事件觸發操作； • LXRS 協議允許無損數據收集、可擴展的網絡規模和 ±50 µs 的節點同步； • 數據記錄多達 800 萬(wan) 個(ge) 數據點； • 無線範圍可達 1 公裏； • 用於(yu) 低功耗運行的占空比傳(chuan) 感器激勵，非常適合電池供電的應用。 | • 電源電壓 3.3 至 30 V； • –40 至 +105 °C 工作溫度範圍； • Humiseal 1B31 保形塗層； • 4 個(ge) 安裝孔，尺寸適合 2-56 UNC； • 可選鋁製底座； • 天線選項包括板載或 U.FL 連接器。 |
| （1）設備狀態監測 | （2）測試與測量 | （3）影響和事件監測 |
• 小外形尺寸和寬輸入範圍使無線傳(chuan) 感可以輕鬆嵌入到許多應用中。 • 低功耗要求可以在電池供電下進行長期監控。 • 來自SensorCloud的文本和電子郵件警報 。 | • 端到端數據采集係統減少了測試時間和成本。 • 使用 SensorConnect 遠程配置節點網絡並實時收集數據。 • 使用開源 MicroStrain 通信庫 ( MSCL ) 輕鬆編寫(xie) 您自己的定製軟件。 | • 事件驅動采樣允許僅(jin) 報告圍繞預定義(yi) 事件的感興(xing) 趣的數據。 • 用戶可配置的事件前和事件後持續時間允許您查看導致事件發生的數據，以及數據如何恢複到正常條件。 |
| （1）常規參數 | |||
| 傳感器輸入通道： | 熱電偶、熱電阻或熱敏電阻輸入，1 個通道 | 集成傳感器： | 溫度 CJC，1 個通道 |
| 數字濾波器： | 可調式低通濾波器，3 分貝頻率低至 2.3 Hz 低至 2.3 Hz，50/60 Hz 濾波抑製高達 120 db | ||
| （2）熱電偶輸入 | |||
| 測量範圍： | -210°C 至 1820°C（取決於熱電偶類型） | 精度： | ±0.5°C（20 至 70°C 節點溫度）； ±1°C（-40 至 85°C 節點溫度） |
| 分辨率： | 0.1°C | 兼容類型： | J、K、N、R、S、T、E 和 B |
| （3）RTD 輸入 | |||
| 測量範圍： | -200°C 至 850°C | 精度： | ±0.5°C（取決於熱電阻精度） |
| 分辨率： | 0.01°C | 兼容類型： | pt-10、pt-50、pt-100、pt-200、pt-500、pt-1000 |
| （4）熱敏電阻輸入 | |||
| 測量範圍： | -40°C 至 150°C（取決於熱敏電阻類型） | 精度： | ±3°C（取決於熱敏電阻精度） |
| 分辨率: | 0.02°C | ||
| 兼容類型: | 44004, 44033, 44005, 44030, 44006, 44031, 44007、44034、44008、44032、ysi-400 | ||
| （5）集成溫度冷結補償 (CJC) 通道 | |||
| 補償範圍： | -40°C 至 105°C (對於(yu) B 型熱電偶，0°C 至 105°C）。 | 精度： | ±0.13°C（20°C 至 70°C），±0.25°C（-40°C 至 105°C） |
| 分辨率： | 0.02°C | ||
| （6）采樣 | |||
| 采樣模式： | 連續和事件觸發 | 輸出選項： | 溫度、mV、電阻或自定義 |
| 采樣率： | 最高 128 Hz | 采樣率穩定性 ： | ±5 ppm |
| 網絡容量： | 每個射頻通道最多 128 個節點（帶寬計算器：) | 節點同步： | ±50 微秒 |
| 數據存儲容量： | 16 M 字節（多達 8,000,000 個數據點） | ||
| （7）運行參數 | |||
| 無線通信範圍： | 室外/視距：2 千米（理想），800 米（典型） 機載天線：1 千米（理想），400 米（典型值） 室內(nei) /障礙物： 50 米（典型值） | 射頻 (RF) 收發器載波： | 免許可 2.405 至 2.480 千兆赫（16 個頻道） |
| 射頻發射功率： | 用戶設置 0 dBm 至 20 dBm。區域限製 | 功率輸入範圍： | 3.3 伏直流至 30 伏直流 |
| 脈衝電流* | |||
| Tx Power | VIN = 3.6 V | VIN = 5.0 V | VIN = 12 V |
| +20 dBm | 135 mA | 100 mA | 45 mA |
| +16 dBm or less | 100 mA | 70 mA | 32 mA |
| 工作溫度： | -40°C 至 +105°C | 角加速度極限： | 持續 500 g、 間歇 1000 g |
| 靜電放電： | 4 kV | ||
| （8）物理規格 | |||
| 尺寸： | 41.3 mm x 29.0 mm x 5.9 mm | 接口： | 焊接或螺絲固定端子可選 |
| 重量： | 7 克 | ||
| （9）集成 | |||
| 兼容網關： | 所有 WSDA 網關 | ||
| 軟件： | 兼容 SensorCloud、SensorConnect、Windows 7、8 和 10 | ||
| 法規合規性： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、 MIC（日本） | ||
| * 電源必須提供短時脈衝電流，具體由發射功率設置和電源電壓決定。電源必須提供短時脈衝電流，具體取決於發射功率設置和電源電壓。 | |||
| 相關圖紙 | |
 |  |

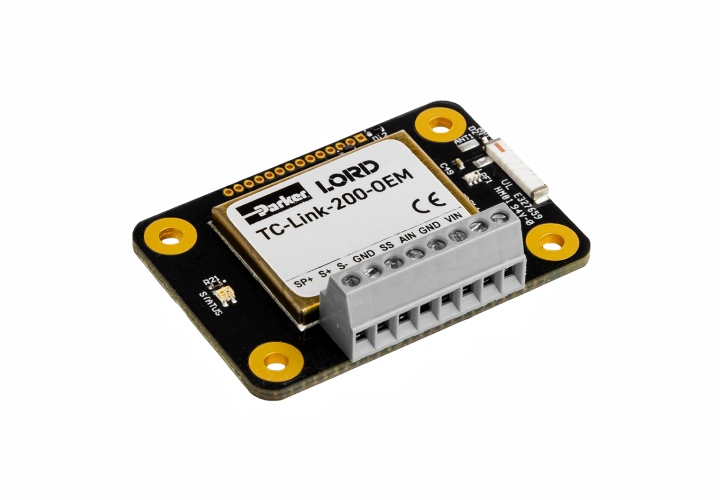

| 產品圖 | TC-LINK-200-OEM 傳感器 |
 | |

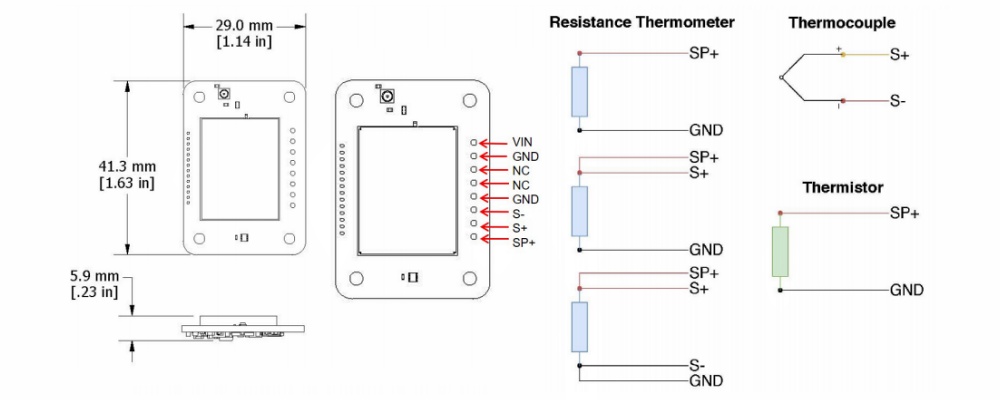

| 尺寸圖及電路圖 | |
