美國 Lord（現 HBK）MicroStrain WSDA-2000 網絡連接無線網關(guan) /無線數據采集器，是一款網絡就緒網關(guan) ，用於(yu) 從(cong) Parker 無線和慣性傳(chuan) 感器可靠地采集數據。 WSDA-2000 具有以太網、USB 2.0 和 J1939 CAN 接口，以及用於(yu) 數據記錄的 4GB 板載內(nei) 存。
以太網連接意味著可以從(cong) 世界任何地方訪問您的無線傳(chuan) 感器網絡。該網關(guan) 自動將數據推送到 SensorCloud，在那裏安全地存儲(chu) 、查看數據，並且可以設置分析操作或警報。 WSDA-2000 還允許遠程連接，因此所有者可以像在現場一樣控製其傳(chuan) 感器網絡。
• 與(yu) LORD Sensing LXRS 和LXRS+ 傳(chuan) 感器節點兼容。
• 基於(yu) USB 和以太網的網關(guan) 配置，協調並從(cong) 可擴展的無線傳(chuan) 感器節點網絡收集傳(chuan) 感器數據。
• 可配置為(wei) 使用靜態 IP、支持 DHCP 的 LAN 進行操作，或作為(wei) 本地內(nei) 存的數據記錄器。
• 將所有或選定的傳(chuan) 感器數據推送到 J1939 CAN 總線。
• 與(yu) SensorCloud™ 無縫集成，可從(cong) 世界各地安全地訪問基於(yu) Web 的數據。
| （1）高性能 | （2）使用方便 | （3）成本效益 |
• 無損數據吞吐量和同步節點到‑在 LXRS+ 和 LXRS 啟用模式下，節點采樣為(wei) ±50 μS； • 無線範圍可達 2 km（典型值為(wei) 800 m）。 | • 使用 SensorConnect™ 遠程配置、采集和顯示傳(chuan) 感器數據； • 通過基於(yu) 網絡的 SensorCloud 門戶實現數據可視化，以實現快速數據導航和分析； • 與(yu) 開源軟件輕鬆定製集成，綜合通信和指揮庫(API)； • 將網關(guan) 連接到蜂窩或 Wi‑Fi 調製解調器，以無線連接到主機網絡。 | • 通過單個(ge) 網關(guan) 管理數百個(ge) 傳(chuan) 感器； • 降低布線成本。 |
| （4）操作 | （5）接口 | |
• 最多同時支持127個(ge) 節點； • 每個(ge) 網關(guan) 的最大數據吞吐量； • LXRS：4 kHz（即 128 Hz 時 32 個(ge) 通道）； • LXRS+：16 kHz（即 128 Hz 時 128 個(ge) 通道）； • 與(yu) SensorCloud 無縫集成，可從(cong) 世界各地安全地訪問基於(yu) Web 的數據； • 與(yu) SensorCloud、SensorConnect 和 MSCL API 兼容； • 數據記錄至 4GB MicroSD 卡； • 與(yu) 許多 WiFi 和蜂窩路由器兼容。 | • 以太網：DHCP 或靜態 IP； • USB 2.0（用於(yu) 本地 PC）； • J1939 CAN總線（推送所有或選定的數據）； • RS232（支持LORD慣性設備）； • 無線電：2.4 GHz 全球免費許可； • LXRS：250 kbps（更長範圍）； • LXRS+：1 Mbps 專(zhuan) 有（高數據吞吐量）； • 數字：2 個(ge) 數字輸出，用於(yu) 事件指示； • –40 至 +85 °C 工作溫度範圍。 |
| （1）測試與測量 | （2）影響和事件監測 | （3）設備狀態監測 |
• 端到端數據采集係統減少了測試時間和成本。 • 使用 SensorConnect 遠程配置節點網絡並實時收集數據。 • 網絡中的所有節點都使用 Lord 專(zhuan) 有的無線網絡協議來傳(chuan) 輸同步且無損的數據。 • 使用 SensorConnect 的實時 FFT 進行實時頻譜測量。 | • 事件驅動采樣允許僅(jin) 報告圍繞預定義(yi) 事件的感興(xing) 趣的數據。 • 用戶可配置的事件前和事件後持續時間允許您查看導致事件發生的數據，以及數據如何恢複到正常條件。 • 數字輸出允許對事件條件進行物理指示。 | • 將所有數據推送至SensorCloud，以進行長期趨勢監控並輕鬆訪問世界任何地方的數據。 • 使用 MathEngine 將自定義(yi) 數學運算和警報添加到 SensorCloud。 • CAN J1939 可輕鬆集成到現有 CAN 網絡。 |
| （1）基礎參數 | |||
| 處理器： | ARM® Cortex™ A8，1 GHz | 操作係統： | Linux |
| 連接性 | 以太網 IEEE 802.3 10/100Mbps、IEEE 802.15.4 和專有無線、J1939 CAN（僅輸出）和 USB 2.0 虛擬以太網端口 | ||
| 互聯網標準： | HTTP、HTTPS、TCP/IP、UPnP、UDP | IP 分配： | IPV4 靜態或 DHCP |
| 數據存儲內存： | 4 G 字節 Micro SD（可選升級至 8 GB） | 時間同步： | 網絡時間協議 (NTP)、實時時鍾 (RTC)、上次使用、手動輸入 |
| （2）CAN J1939 輸出 | |||
| J1939 比特率： | 250 Kbps、500 Kbps、1 Mbps | J1939 信號源： | 靜態或通過 SAE 名稱動態 |
| J1939 目的地： | 靜態或 SAE 名稱 | 標準總線終端： | 120 Ω |
| J1939 模式： | 使用 PGN 0xEF00 將數據傳輸到目的地、 或使用 PGN 0xFF00 - 0xFFFF 廣播數據值 | ||
| （3）采樣 | |||
| 支持的節點采樣模式： | 同步、低占空比、連續、周期性突發、事件觸發和數據記錄 | 同步信標間隔： | 1 Hz 信標提供 ± 50 μsec 節點間同步 |
| 同步信標穩定性： | ± 5 ppm | ||
| 網絡容量： | 每個射頻通道最多可連接 127 個節點（及每個網關）取決於活動通道數和采樣設置。 | ||
| （4）運行參數 | |||
| 無線通信範圍： | 典型值* | 理想值** | |
| LXRS 1 | 1 km | 2 km | |
| LXRS+ | 400 m | 1 km | |
| 射頻 (RF) 收發器載波： | 免許可證 2.405 至 2.480 千兆赫，16 個頻道 | 射頻通信協議： | IEEE 802.15.4 和專有協議 |
| 功率消耗： | 最大 2850 mW，典型值 2400 mW @ 15 V。 | 工作溫度： | -40°C 至 +85°C |
| 射頻發射功率： | 用戶可從 0 dBm 調整到 20 dBm。功率輸出受地區限製，以符合法律要求。 | ||
| 電源： | 9.0 至 30.0 伏直流（通用 15 伏直流、1.3 A AC/DC 轉換器，包含在入門套件中）。 | ||
| （5）物理規格 | |||
| 尺寸： | 147 mm x 110 mm x 23 mm（不含天線 | 重量： | 343 克 |
| 外殼材料： | 黑色陽極氧化鋁 | ||
| （6）集成 | |||
| 連接器： | USB、RJ45 插孔、26 針多端口、2.1 毫米電源插孔 | 通信電纜： | USB、以太網（入門套件中包含 CAT6 電纜） |
| 兼容節點： | 所有 LORD Sensing LXRS® 和 LXRS+ 節點 | 固件： | 固件和操作係統可通過網絡接口升級 |
| 軟件： | SensorCloud SensorConnect™ 8.3 或更新版本，與 Windows 7、8 和 10 兼容 | ||
| 合規性： | FCC（美國）、IC（加拿大）、CE、ROHAS（歐盟）、MIC（日本）、IMDA（新加坡） | ||
| *實際測距因條件而異。 **在天線升高、無遮擋物、無射頻幹擾的情況下測量。 | |||
| 相關圖片 | |
 |  |

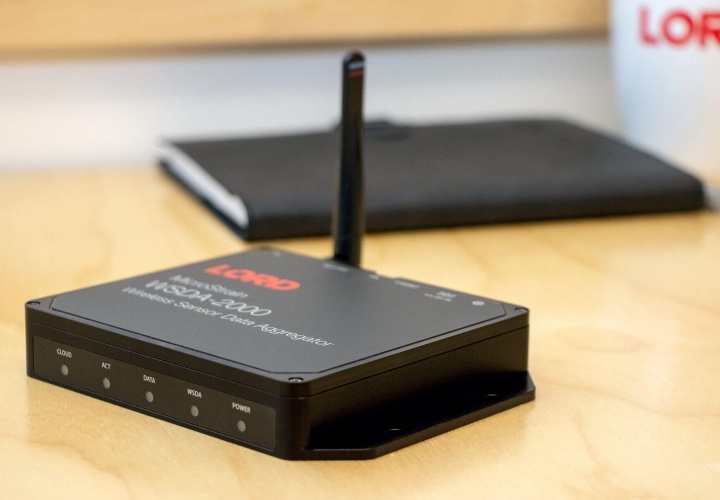

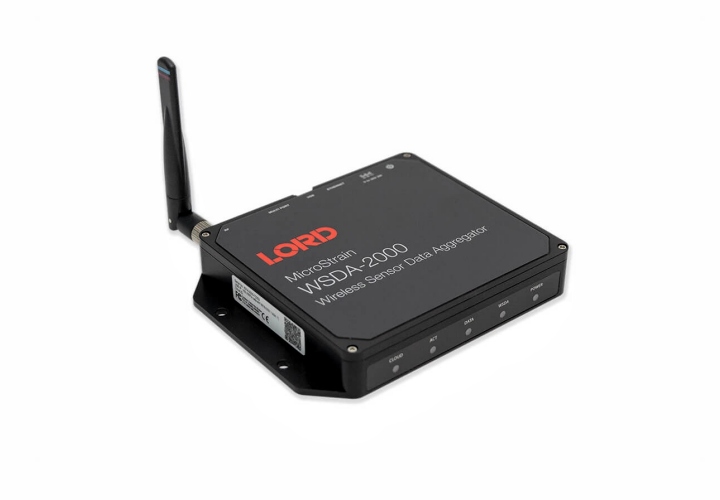

| WSDA-2000 網絡連接無線網關 | 產品圖 |
 | |

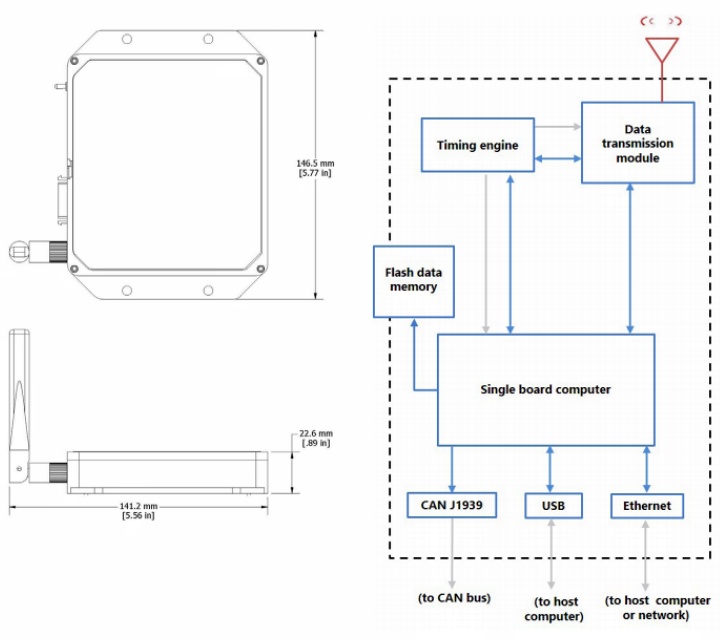

| 尺寸圖及運行原理圖 | |
