美國 Lord（現 HBK）MicroStrain Torque-Link-200 單通道堅固耐用的無線扭矩/應變傳(chuan) 感器節點，通過應用一個(ge) 應變橋將標準驅動軸轉變為(wei) 無線扭矩傳(chuan) 感器。該節點支持以高達 1 kHz 的采樣率從(cong) 1 個(ge) 差分輸入通道采集高分辨率、低噪聲數據。集成霍爾效應傳(chuan) 感器可以報告轉速和總脈衝(chong) ，從(cong) 而可以在扭矩應用中導出實時功率。
該傳(chuan) 感器尺寸支持定製，可根根客戶設備轉動軸軸徑大小設計定製，如您有定製需求請致電或加微信谘詢。
Torque-Link-200無線扭矩測試儀(yi) 是一款無線傳(chuan) 感器節點，具有堅固耐用和防風雨的外殼。它包括板載PGA，濾波和高分辨率ADC，可精確測量各種傳(chuan) 感器類型，包括應變計，稱重傳(chuan) 感器，應變式壓力傳(chuan) 感器和應變式加速度計。
Parker Lord Microstrain無線傳(chuan) 感器網絡消除了有線傳(chuan) 感器係統的布線時間和線路複雜性的維護工作。它們(men) 可以快速部署並提供可靠，無丟(diu) 失的無線測量數據。事實證明，這些無線傳(chuan) 感器網絡適用於(yu) 要求可靠數據采集至關(guan) 重要的苛刻行業(ye) 。
SensorConnect軟件可用於(yu) 設備配置，實時數據監控和數據分析。SensorCloud是Parker Lord Microstrain可選的基於(yu) 雲(yun) 的平台，可優(you) 化從(cong) 遠程網絡收集的傳(chuan) 感器數據的數據聚合，分析和警報。
• 2 至 6 英寸直徑的軸（標準），可根據要求提供更多尺寸；
• 1 個(ge) 差分輸入通道（標準），用於(yu) 全橋應變計集成（2 個(ge) 通道可選）；
• 具有完全溫度補償(chang) 和彎曲消除功能的靜態和動態扭矩測量的理想選擇；
• 替代的儀(yi) 表配置可實現軸向和彎曲測量；
• 堅固的 ABS 外殼設計用於(yu) 在圓柱軸上遠程、長期安裝；
• 可根據要求提供特定於(yu) 應用的設計。
| （1）高性能 | （2）便於使用 |
• 在LXRS +和LXRS使能模式下，遠距離，無數據丟(diu) 失和±50μs的節點同步； • 高達2048 Hz的采樣； • 噪聲低至1μVpp； • 高分辨率24位數據； • 數據記錄最多800萬(wan) 個(ge) 數據點。 | • 安裝在現有的應變元件和軸上，無需機械修改； • 可配置的外殼幾何形狀可適應任何軸尺寸； • 無線數據傳(chuan) 輸允許安裝在旋轉組件上而無需滑環應用。 |
• 基於(yu) 狀態的監測；
• 旋轉部件，飛機，結構和車輛的健康監測；
• 靜態和動態扭矩測量。
| （1）基礎規格 | |||
| 傳感器輸入通道： | 1 個(ge) 差分模擬輸入，1 轉/脈衝(chong) ； 1 內(nei) 部溫度。 | 數據存儲容量： | 16 M字節（最多 8,000,000 個數據點） |
| （2）模擬輸入通道 | |||
| ADC 分辨率： | 24-bit | 數字濾波器： | 用於降低噪聲的可配置 SINC4 低通濾波器 |
| 電橋勵磁電壓： | 可配置：1.5 V 或 2.5 V (100 mA) | 增益可調： | 1 to 128 |
| 溫度穩定性： | 0.172μV/°C（典型值） | 應變校準： | 用於導出線性應變校準係數的板載分流電阻 |
| 分流校準電阻： | 499k Ohm (± 0.1%) | ||
| （3）集成溫度通道 | |||
| 準確性： | ±0.25℃ | 測量範圍： | -40 to +105°C |
| （4）工作參數 | |||
| 無線通信距離： | 視線：1 千米（理想），400 米（典型）； 室內(nei) /障礙物： 50 米（典型值）。 | ||
| (RF)射頻收發載波： | 免許可證 2.405 至 2.480 千兆赫，16 個頻道 | ||
| 射頻通訊協議： | IEEE 802.15.4 | 工作溫度： | -40°C to +60°C |
| 電源： | ⾼性能：推薦 1.5 V 鋰 AAA (L92)； 性能較低：堿性 AAA ‑ 降低溫度範圍和電池壽命 | ||
| 能量消耗： | 取決於配置（請參閱用戶手冊第 13.4 節） | 角加速度限製： | 500g 持續，1000g 間歇 |
| 最大轉速： | 取決於操作條件（參見用戶手冊） | ||
| （5）采樣 | |||
| 采樣模式： | 連續、周期性突發或事件觸發 | 采樣率： | Up to 1024 Hz |
| 采樣率穩定性： | ±5 ppm | 網絡容量： | 每個 RF 通道最多127個節點 |
| 節點間同步： | ± 50 μsec | ||
| （6）轉速傳感 | |||
| 傳感器輸入： | 集電極開路、漏極開路或來自霍爾效應或其他源的數字脈衝。 | ||
| 範圍： | 0.1 to 100 Hz (6 to 6000 RPM) | 準確性： | ±0.1%（典型值） |
| （7）物理規格 | |||
| 尺寸： | 可根據設備軸徑定製 | 外殼材料： | ABS 熱塑性塑料 |
| 環境等級： | IP 66，根據 DO‑160 標準進行溫度變化、濕度和振動測試。 | ||
| 軟件： | SensorCloud™, SensorConnect™, Windows 7, 8 & 10 compatible | ||
| 監管合規性： | FCC（美國）、IC（加拿大）、CE、RoHS（歐盟）、MIC（日本） | ||
| 相關圖紙 | |
 |  |

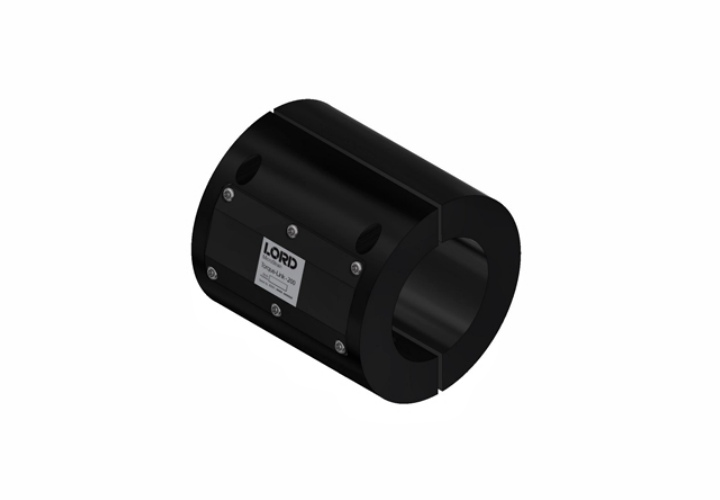

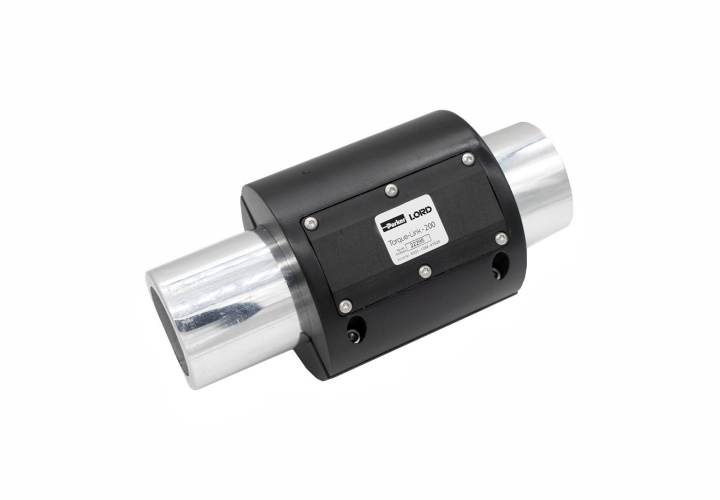

| 產品圖（1） | 產品圖（2） |
 |  |

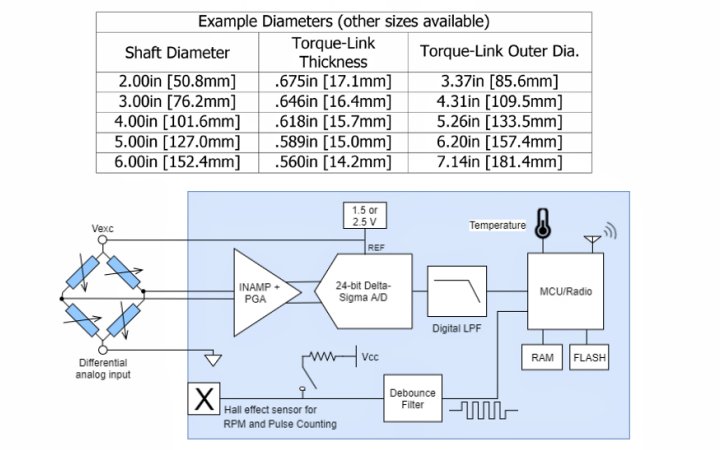

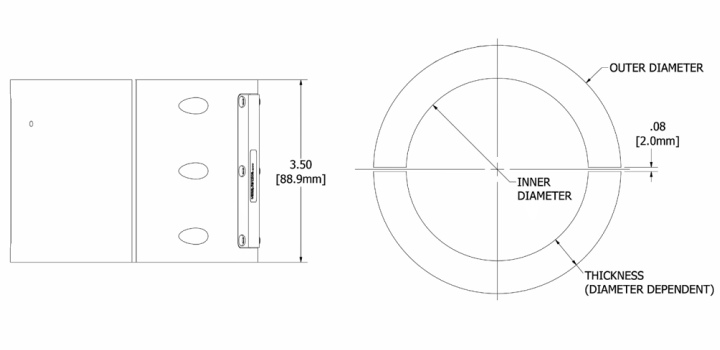

| 尺寸圖 | 部分尺寸規格及電路圖 |
